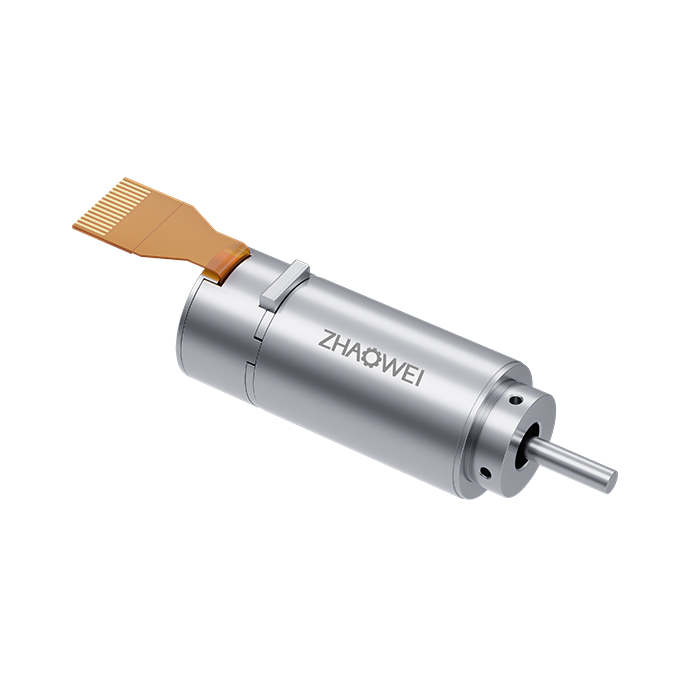

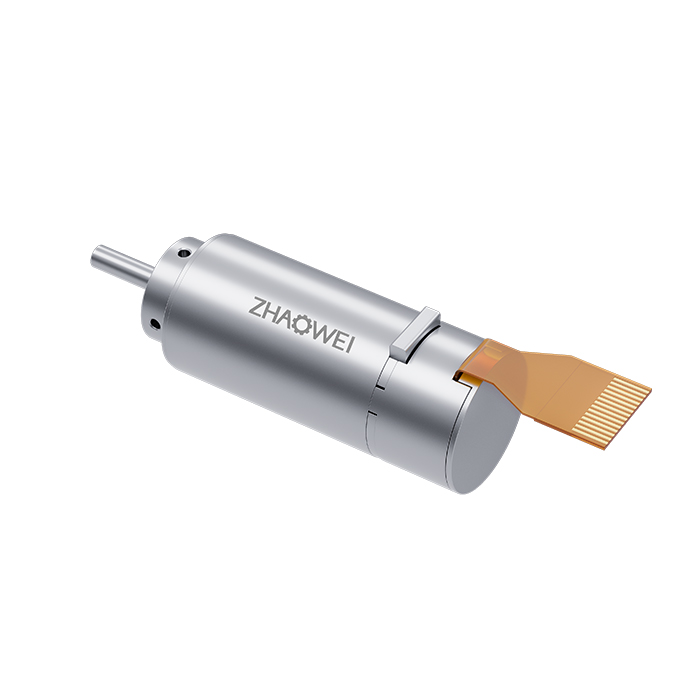

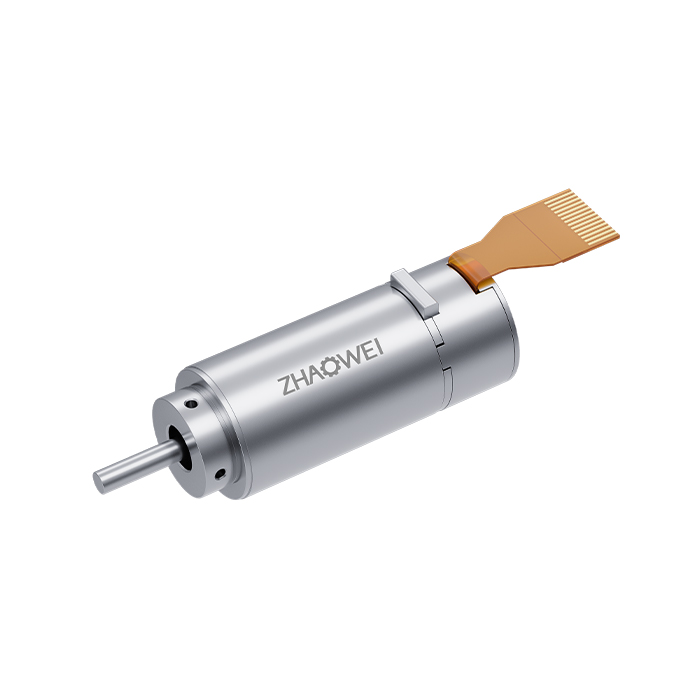

Φ12mm 無刷空心杯電機（MC1226）
產品型號：MC1226
直徑：12
長度：26
額定電壓（V）：12
額定轉速：20970
堵轉轉矩（mNm）：8.9
堵轉電流（A) ：2.38
轉矩常數（mNm/A）：3.87
速度常數（rpm/V) ：2383
輸出軸直徑：0.8
電機參數
| 電機數據（額定值） |
|
| 額定電壓（V） |
12 |
| 空載轉速 |
28600 |
| 空載電流（A) |
78 |
| 額定轉速 (rpm) |
20970 |
| 額定轉矩(mNm) |
2.38 |
| 額定電流(A) |
0.69 |
| 堵轉轉矩(mNm) |
8.9 |
| 堵轉電流(A) |
2.38 |
| 最大效率(%) |
67 |
| 電機常數（額定值） |
|
| 相間電阻（Ω） |
5.3 |
| 相間電感（mH） |
0.042 |
| 轉矩常數（mNm/A） |
3.87 |
| 速度常數（rpm/V） |
2383 |
| 轉速/轉矩斜度（rpm/mNm） |
3213 |
| 機械時間常數（ms） |
4.5 |
| 轉子慣量（gcm2） |
0.138 |
| 熱參數 |
|
| 機殼-環境熱阻（K/W） |
38.6 |
| 繞組-機殼熱阻（K/W） |
7.5 |
| 繞組熱時間常數（s） |
3.2 |
| 電機熱時間常數（s） |
210 |
| 環境溫度（℃） |
-20~+100 |
| 最高繞組溫度（℃） |
+125 |
| 機械參數（滾珠軸承） |
|
| 最大允許轉速 |
40 000 |
| 最大軸向間隙 |
< 0.15 N? ?0 |
| > 0.15 N? ?0.06（max） |
| 徑向間隙 |
preloaded |
| 最大軸向動態載荷(N) |
2 |
| 最大允許安靜態裝力（N） |
10 |
| 最大徑向載荷，距離法蘭處2mm處(N) |
5 |
*注：以上具體參數可根據客戶要求定制。
